日本免费阿v站在线看_午夜不卡片免费视频_亚洲 日韩 欧美 10p_一边摸一边添下面动态图_亚洲AV无码专区在线播放不卡_中文字幕人妻被_樱桃视频成人免费版_中文字幕乱偷麻豆精品久久_局长人妻互换不戴套_秒拍福利精品视频在线观看

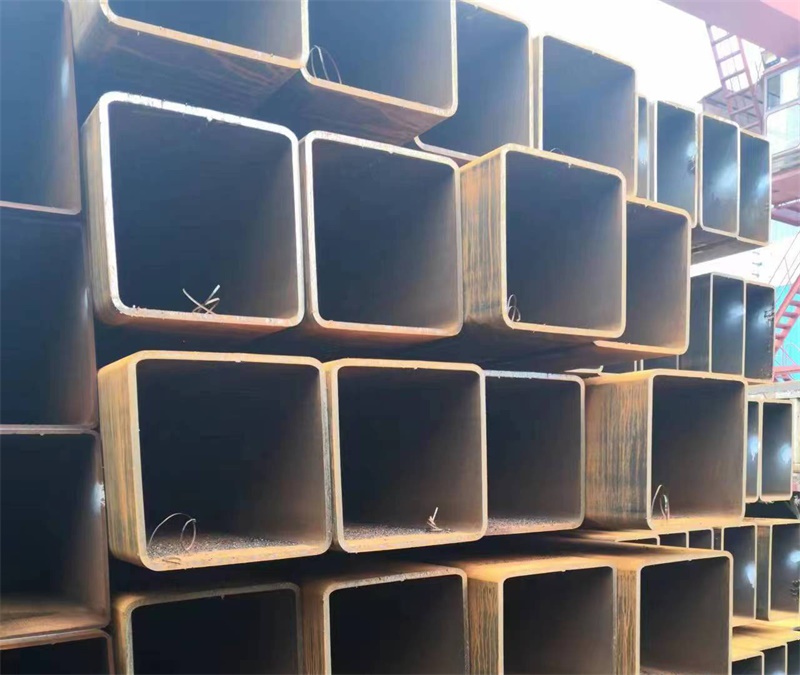

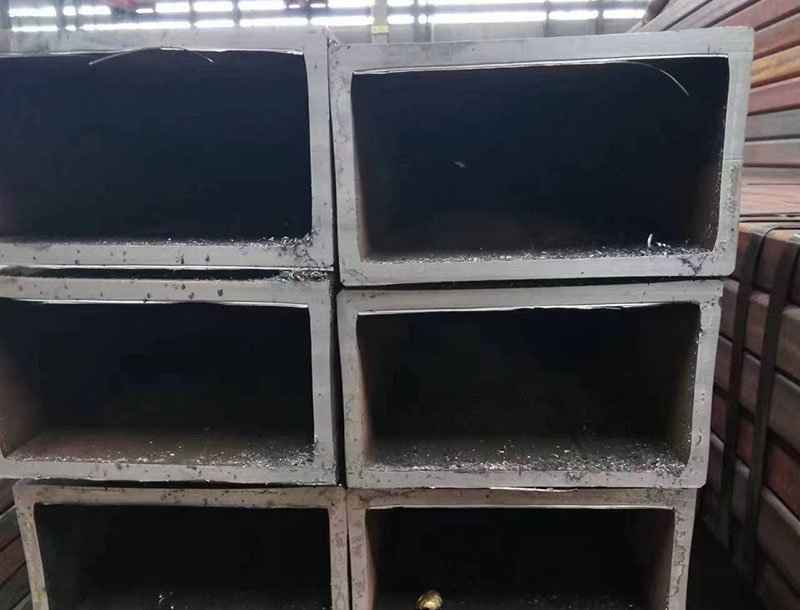

　　汽車高強(qiáng)方管是汽車制造中用于承載關(guān)鍵結(jié)構(gòu)載荷的專用管材，結(jié)合了高強(qiáng)度鋼材的力學(xué)性能與方管結(jié)構(gòu)的幾何優(yōu)勢，廣泛應(yīng)用于車身框架、底盤、防撞梁等部位。以下從材料特性、生產(chǎn)工藝、應(yīng)用場景、性能標(biāo)準(zhǔn)及選型要點等方面進(jìn)行詳細(xì)解析：

　　一、材料特性與核心優(yōu)勢

　　高強(qiáng)度鋼材基材

　　DP鋼(雙相鋼)：抗拉強(qiáng)度500-1200MPa，延伸率10%-25%，用于需要高強(qiáng)度和良好成型性的部位(如A柱、B柱)。

　　TRIP鋼(相變誘導(dǎo)塑性鋼)：抗拉強(qiáng)度800-1100MPa，延伸率20%-30%，適用于復(fù)雜變形結(jié)構(gòu)(如底盤橫梁)。

　　硼鋼(22MnB5)：抗拉強(qiáng)度1300-1600MPa，熱成型后強(qiáng)度可達(dá)1500MPa以上，用于防撞梁、車門防撞桿等安全件。

　　典型牌號：

　　性能對比：

　　方管結(jié)構(gòu)優(yōu)勢

　　抗彎剛度高：相同截面積下，方管比圓管抗彎剛度提升約15%-20%。

　　空間利用率優(yōu)：方形截面便于與車身其他部件連接(如螺栓、焊接)，減少裝配誤差。

　　輕量化潛力大：通過高強(qiáng)鋼替代普通鋼，可減重20%-30%，同時滿足碰撞安全要求。

　　二、生產(chǎn)工藝流程

　　原料選擇

　　冷軋板：用于DP鋼、TRIP鋼等需冷成型的材料。

　　熱軋板：用于硼鋼等需熱成型的材料，表面需進(jìn)行拋丸處理以去除氧化皮。

　　鋼板規(guī)格：厚度1.2-6.0mm，寬度根據(jù)方管邊長定制(通常比邊長大20-50mm)。

　　表面處理：

　　成型工藝

　　工藝流程：鋼板加熱至900-950℃→奧氏體化→模具內(nèi)快速成型(3-5秒)→淬火冷卻(速度≥27℃/s)。

　　優(yōu)勢：成型后零件強(qiáng)度提升3-5倍，且回彈量極小(≤0.5mm)。

　　適用材料：DP鋼、TRIP鋼等低強(qiáng)度或中強(qiáng)度鋼。

　　工藝流程：開卷→校平→輥彎成型→高頻焊接→定尺切割。

　　關(guān)鍵參數(shù)：

　　輥輪設(shè)計：需根據(jù)材料回彈量調(diào)整輥輪間隙(通常比理論值小0.1-0.3mm)。

　　焊接速度：與鋼板厚度相關(guān)(如2.0mm鋼板焊接速度約15-20m/min)。

　　冷彎成型：

　　熱成型工藝(針對硼鋼)：

　　后處理

　　電泳涂層：厚度20-30μm，耐鹽霧試驗≥720小時。

　　鋅鎳合金鍍層：用于底盤部件，耐腐蝕性比純鋅鍍層提升2-3倍。

　　熱處理：對DP鋼、TRIP鋼進(jìn)行退火處理(溫度600-700℃)，消除成型應(yīng)力，改善塑性。

　　表面防護(hù)：
